如何確保電力巡檢機器人在任何情況下都能提供穩定、清晰的影像？香蕉电影网在线观看時電力電網行業圖像監控及視頻監控影像測試方案助力機器人“看得清”、更“看得準”！

智能巡檢係統

1 智能巡檢係統組建背景

隨著《關於進一步深化輸電集中監控建設工作的通知》、《國網設備部數字化部關於開展設備管理工業視頻深化建設的通知》等文件的發布，為全麵提升電力電網運維的智能化水平，國網大力推動建設遠程智能巡檢係統。

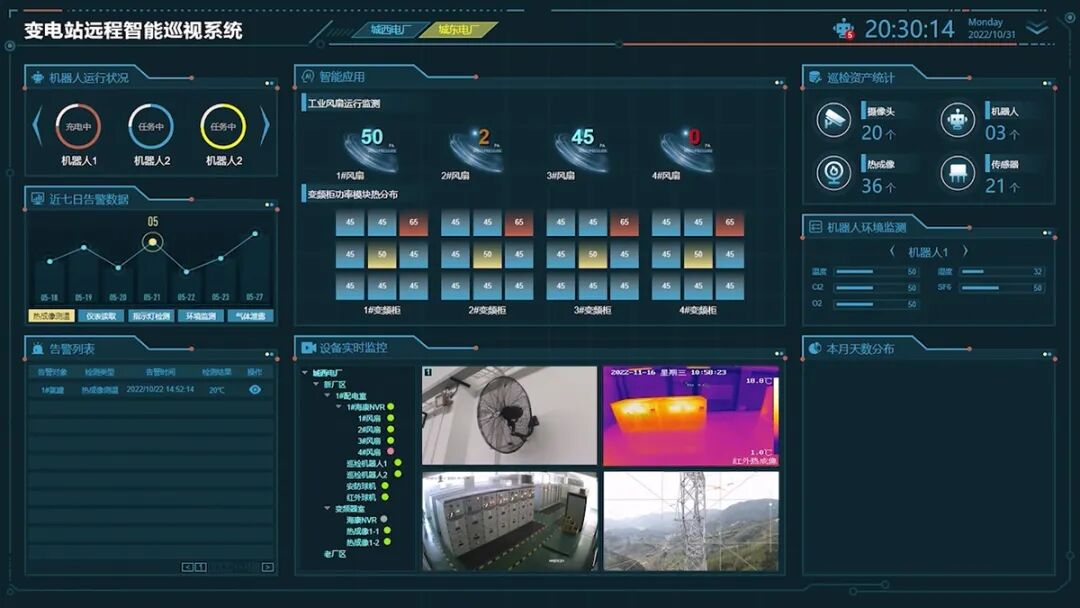

圖片

2 智能巡檢係統構成

智能巡檢係統一般由高清圖像和視頻采集係統、通信存儲係統以及信息安全設備等組成。

其中，高清圖像和視頻采集係統是智能巡檢係統的基礎。隻有看得“清”，才能看得“準”！

3 智能巡檢係統常見應用

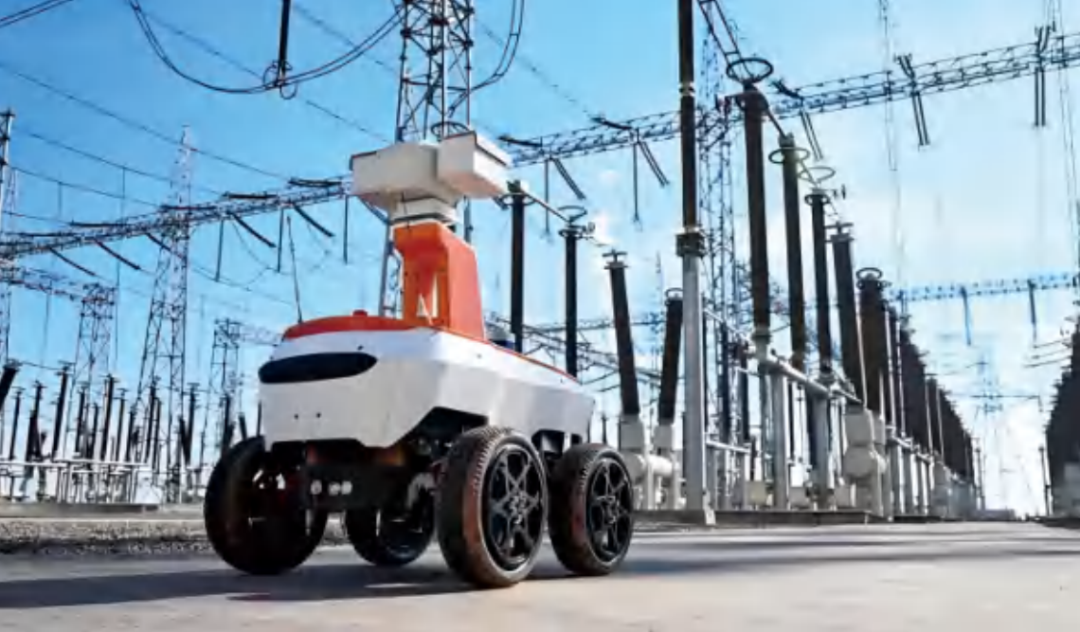

電力巡檢機器人是一種用於電力係統設備巡檢的自動化智能設備，主要由巡視主機、智能分析主機、輪式機器人、攝像機及聲紋裝置組成。

攝像頭作為獲取關鍵信息的核心部件，其性能好壞直接影響到巡檢的效果和質量。

香蕉电影网在线观看時測試方案

1 方案設計

香蕉电影网在线观看時根據《Q/GDW 12068-2020輸電線路通道智能監拍裝置技術規範》等標準，設計了電力電網行業圖像監控及視頻監控影像測試方案，具體如下：

2 方案特點

全麵的圖像質量評估體係

該方案采用多維度圖像分析技術，覆蓋電力巡檢機器人等攝像頭的多項關鍵性能指標：

清晰度（SFR）：按照ISO 12233標準測試，確保圖像細節捕捉能力；

色彩還原：使用24色卡進行測試，保證顏色準確性；

信噪比（SNR）：依據ISO 14524、ISO 15739標準評估圖像抗噪能力；

動態範圍：通過36階寬動態範圍測試卡評估場景適應能力；

亮度均勻性：使用18%灰卡和90%白卡測試光照均勻性；

畸變檢測：采用點陣圖、棋盤格等測試圖像形變；

真實環境模擬能力

方案具備多樣化的環境模擬功能，確保攝像頭在各種複雜條件下都能穩定工作：

反射式燈箱模擬不同反射光環境；

透射燈箱模擬透射光環境；

可模擬不同光照條件、氣候環境和工作場景，確保電力巡檢機器人攝像頭在各種複雜環境下都能呈現清晰、穩定的影像，提高巡檢的準確性和可靠性。

嚴格的行業標準遵循

測試方法嚴格遵循電力行業相關標準，確保測試結果的權威性和可靠性；

《Q/GDW 12068-2020輸電線路通道智能監拍裝置技術規範》；

其他電力設備影像檢測相關行業標準；

一站式解決方案優勢

該方案提供從測試到驗收的全流程服務：

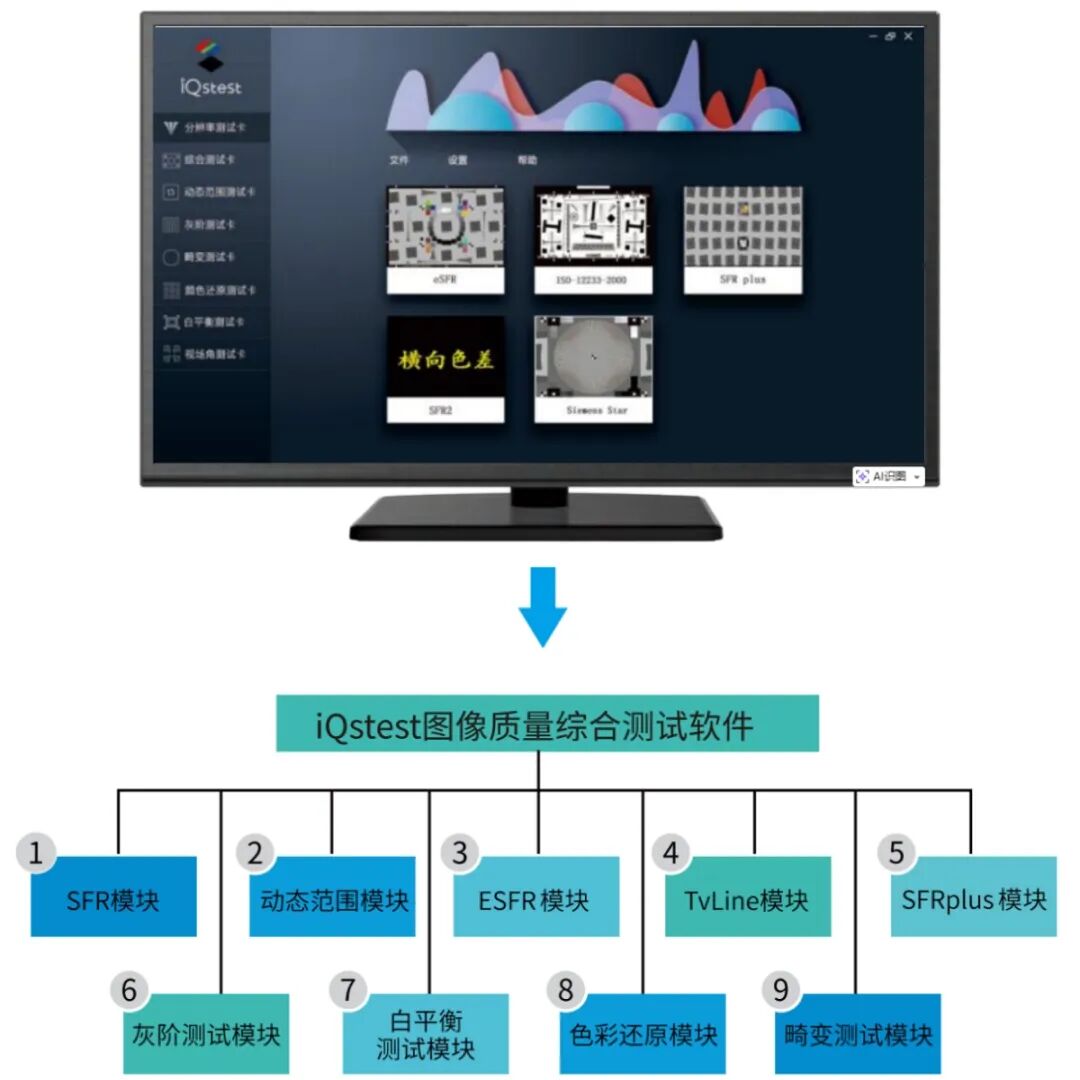

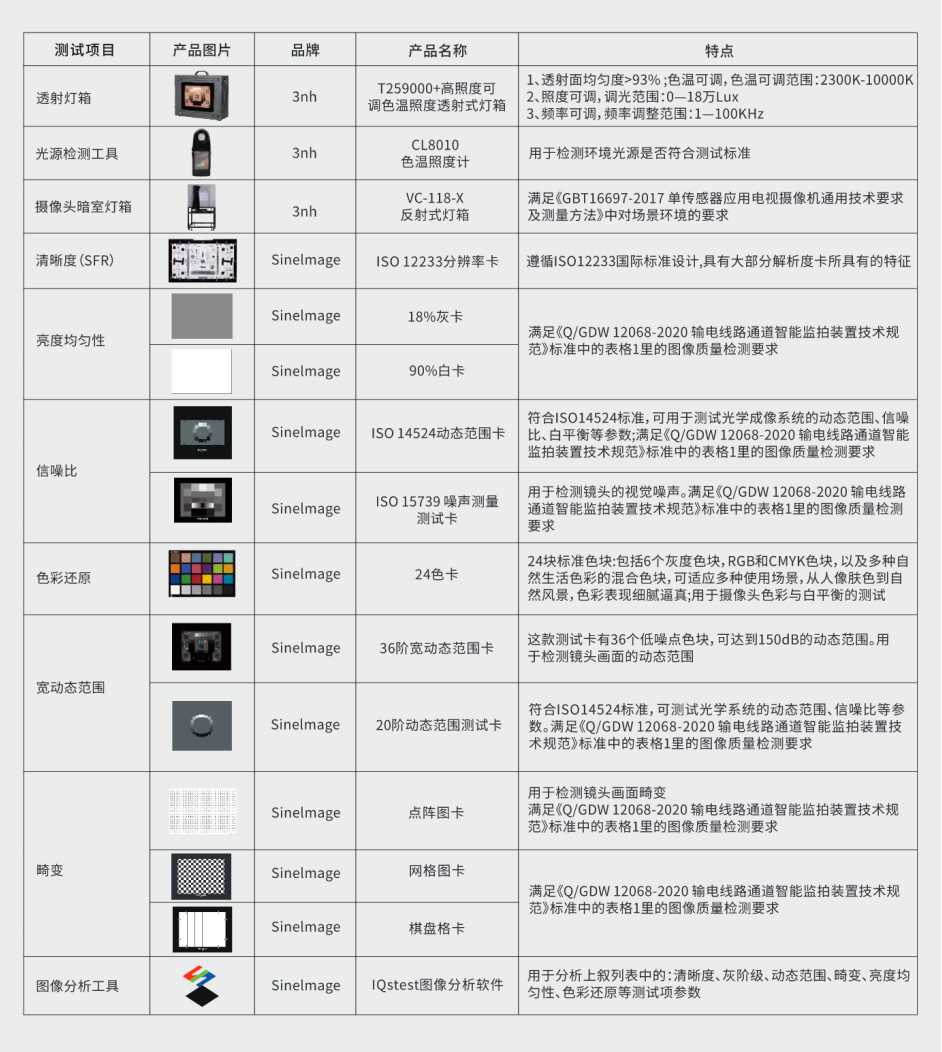

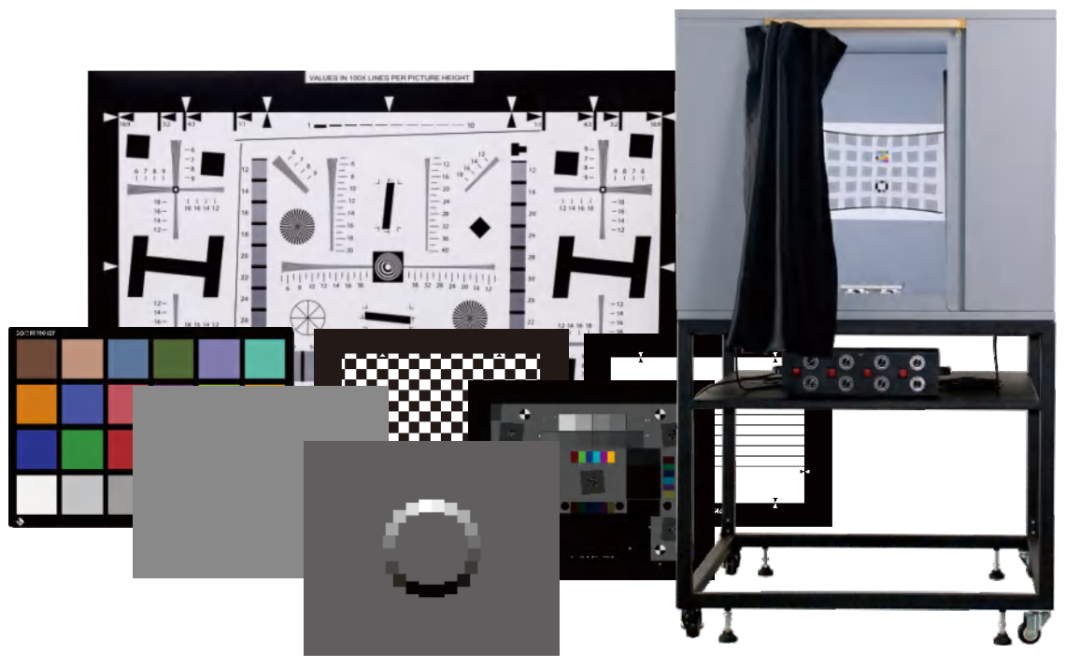

專業測試設備支持：包括高精度測試圖卡、透射燈箱、反射式燈箱、圖像分析軟件等；

標準化測試流程：確保測試結果的可比性和可重複性；

數據分析和報告生成：提供詳細的測試結果分析報告；

圖像/視頻監控標準

 1  Q/GDW 12068-2020

輸電線路通道智能監拍裝置技術規範

該規範屬於國家電網頒布的企業標準，主要規範了輸電線路通道智能監拍裝置的技術要求和應用。在附錄A中，把圖像質量分為三個等級，檢測項目和評價指標如下：

其中，A級圖像質量最好，可滿足大多數應用需求；B級為良好，C級則較差。

香蕉电影网在线观看時影像測試方案主要測試項目包括：清晰度、色彩還原、信噪比、寬動態能力、亮度均勻性、畸變等，可以有效確保電力電網行業圖像質量符合標準。

 2  GB∕T 16697-2017

單傳感器應用電視攝像機通用技術要求及測量方法

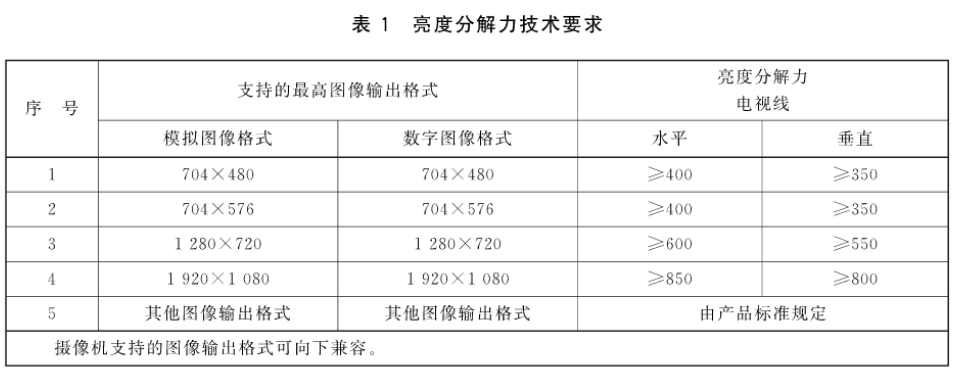

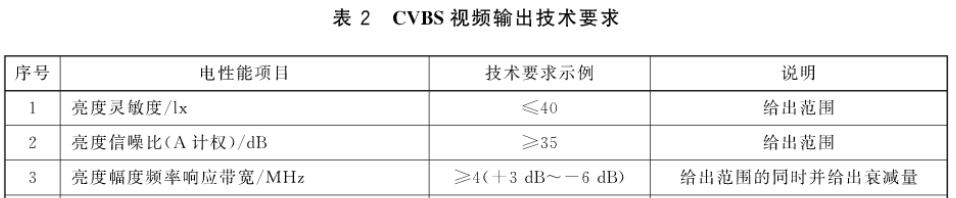

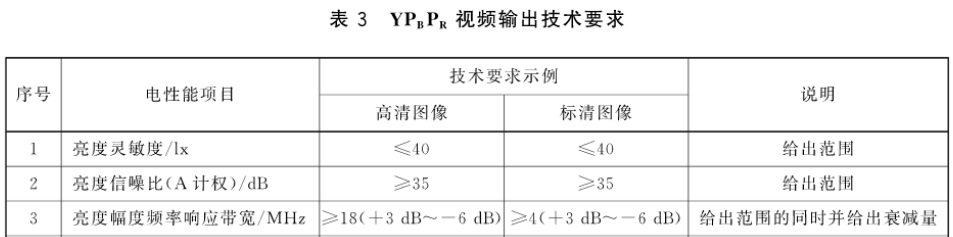

該規範屬於國家標準，規定了單傳感器應用電視攝像機（以下簡稱攝像機）的通用技術要求和測量方法。對於亮度分辨力、靈敏度、信噪比等的具體要求如下：

香蕉电影网在线观看時影像測試方案通過清晰度測試卡和灰階測色卡等，可以精準測量上述指標。
