光譜反射率作為材料光學特性的核心參數，是連接物體物理屬性與視覺感知的橋梁，其精確測量與計算為顏色科學、遙感探測和材料研發提供了基礎數據支撐。

理論基礎與物理本質

光譜反射率的物理本質是材料表麵對入射電磁波的響應特性。當光波照射到材料表麵時，部分能量被吸收，部分能量被反射，反射能量與入射能量的比值即為反射率。這一特性取決於材料的微觀結構、化學成分和表麵形態等固有屬性。根據基爾霍夫熱輻射定律，在熱平衡狀態下，材料的發射率等於其吸收率，而吸收率與反射率之間存在互補關係：α(λ) + ρ(λ) + τ(λ) = 1，其中α(λ)為吸收率，τ(λ)為透射率。對於不透明材料，τ(λ) = 0，因此ρ(λ) = 1 - α(λ)。

材料的光譜反射率曲線具有特征性，不同材料因其獨特的化學組成和物理結構而表現出不同的光譜特征。例如，綠色植物在550納米附近有較高的反射率（綠峰），在680納米附近有較低的反射率（紅穀），而在近紅外波段（700-1300納米）具有極高的反射率，這一特征被稱為"紅邊效應"。金屬材料通常在整個可見光波段都具有較高的反射率，且隨波長變化較小；而非金屬材料的反射率則往往具有明顯的光譜選擇性。

測量原理與計算體係

光譜反射率的測量基於比較法，通過將樣品與已知反射特性的標準參考板進行比對得出。理想的標準參考板應具有已知的光譜反射率、良好的朗伯體特性和長期穩定性。常用的標準板包括硫酸鋇壓板、聚四氟乙烯板和陶瓷板等。測量過程需控製入射光的角度、強度和偏振狀態，並確保探測器的光譜響應經過精確校準。

計算公式的完整推導涉及輻射度量學基礎。設標準參考板的光譜反射率為ρ_r(λ)，待測樣品的光譜反射率為ρ_s(λ)。在相同入射條件下，探測器測得的標準板信號為V_r(λ)，樣品信號為V_s(λ)。根據輻射度量學原理，待測樣品的光譜反射率可通過下式計算：

ρ_s(λ) = [V_s(λ)/V_r(λ)] × ρ_r(λ)

這一公式成立的前提是測量係統具有良好的線性響應，且標準參考板的反射率值準確已知。

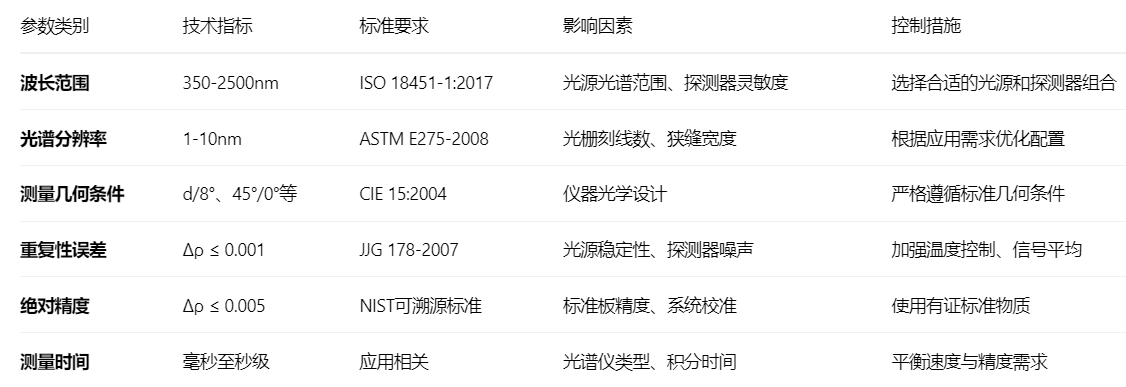

關鍵技術參數與測量條件

測量係統組成與校準流程

完整的光譜反射率測量係統包括光源、單色儀、積分球、探測器和信號處理單元。光源需具備連續的光譜分布和良好的穩定性，常用鹵鎢燈或氙燈作為光源。單色儀用於將複合光分解為單色光，其核心是光柵或棱鏡分光元件。積分球用於實現均勻的照明和收集條件，內壁塗有高反射率的漫反射材料。探測器將光信號轉換為電信號，常用矽光電二極管、InGaAs探測器等。

校準流程包括波長校準、輻射校準和反射率校準三個步驟。波長校準使用汞燈、氖燈等具有特征發射譜線的光源，確保波長準確度。輻射校準通過標準輻射源建立信號電壓與輻射通量的關係。反射率校準使用標準反射板，將測量係統溯源到國家計量基準。定期校準是保證測量準確性的關鍵，一般建議每12個月進行一次全麵校準。

應用領域與數據處理

光譜反射率數據在眾多領域具有重要應用價值。在顏色科學中，通過光譜反射率與標準觀察者顏色匹配函數的積分計算，可以得到樣品的色度坐標，進而評價顏色特性。在遙感領域，地物的光譜反射率特征是目標識別和分類的基礎。在材料科學中，反射率數據可用於分析材料成分、結構和表麵狀態。

數據處理包括原始信號校正、光譜拚接和特征提取等步驟。原始信號校正需考慮暗電流扣除、背景輻射消除和係統響應校正。當使用多個探測器覆蓋寬光譜範圍時，需要進行光譜拚接以確保數據連續性。特征提取包括導數分析、光譜指數計算和光譜匹配等，用於量化特定光譜特征。

誤差分析與不確定度評定

測量誤差主要來源於儀器誤差、標準板誤差和環境誤差。儀器誤差包括波長誤差、輻射測量誤差和線性誤差。標準板誤差包括賦值誤差、方向特性誤差和穩定性誤差。環境誤差包括雜散光、溫度波動和振動幹擾等。根據JJF 1059.1-2012規範，需對各項誤差源進行量化分析，合成得到擴展不確定度。

典型的光譜反射率測量擴展不確定度在可見光波段可達U = 0.005（k=2），在近紅外波段略高。不確定度評定報告應包含測量條件、校準狀態、標準器信息和評定方法等內容，確保測量結果的溯源性。

光譜反射率作為材料光學特性的量化描述，其精確測量需要係統的技術支持和嚴格的質量控製。隨著光電技術和計算方法的進步，光譜反射率測量正向著更高精度、更快速度和更寬光譜範圍的方向發展。正確理解和應用光譜反射率的定義與計算方法，對科學研究和技術創新具有重要意義。
